2011-05-28 に購入した 72 LED ワークライト(フック&マグネット付) ですが、短時間の使用のせいか 同梱されてきた単三電池 4本を交換することなく今まできましたが、さすがに電池が無くなってきて暗くなってきたことから AC電源化を図ることにしました。
残念ながら、外部電源用コネクタは付属していませんので、電池BOXに電源コネクタを設置します。先ずは分解です。
電池BOXに電源コネクタ設置完了。
AC 100V から DC 5V への変換は手元にあるスイッチング電源を使います。が、5V では気持ち暗いので、6V出力に電圧を変更します。
右半分が DC電圧の電圧制御部です。
制御は TL431 というシャント・レギュレータ素子で1個 10円程度の代物です。
プリント基板のパターンを追いかけていくと赤枠の 2個の抵抗比を調節することで出力電圧を変更できることがわかります。赤枠矢印の5.6KΩを6.8kΩにすると 6Vになります。

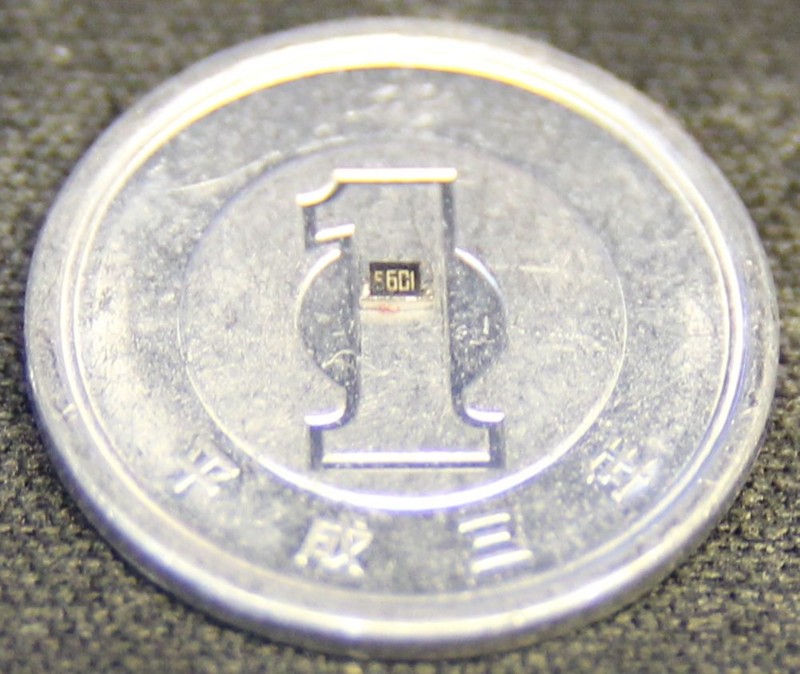

写真では大きく見えますが、このチップ抵抗の大きさは0.3ｘ0.5mmですので、作業は結構大変・・・

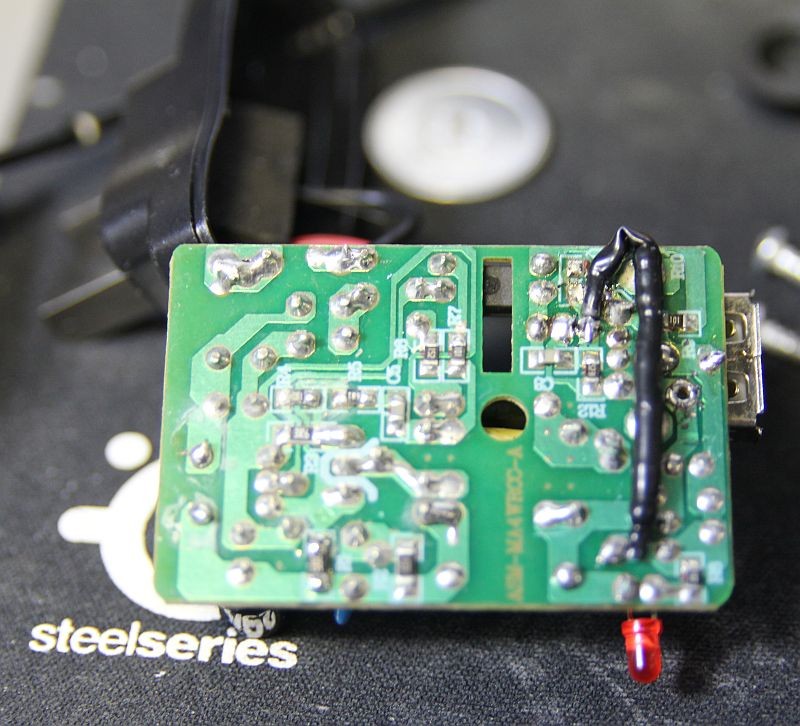

残念ながら手元に6.8KΩがありませんでしたので 3.3KΩ+3.3KΩ+1KΩで6.6KΩを合成します。

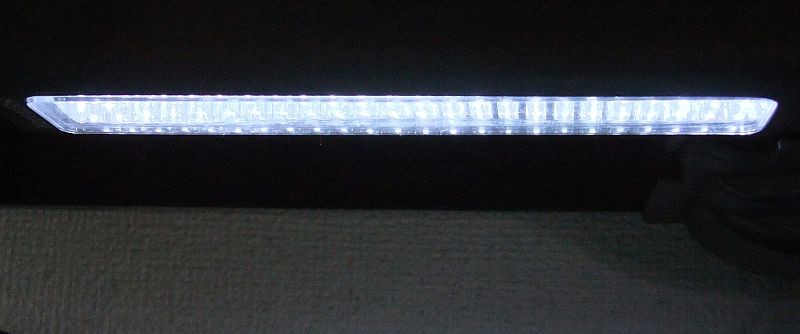

無事出力が6Vとなり明るく点灯しました。レコードプレーヤーの上部に取り付けています。
