フォノイコライザ選び II (11)Pro-ject Phono Box SE MKII 詳細

Pro-ject Phono Box SE MKII の詳細を見ていきます。音を聞くより分解が先だからなんかなあ・・・

回路基板全体です。

f:id:takajun7777:20111130090812j:image

片チャネルに LOW NOISE J-FET DUAL OPERATIONAL AMPLIFIERS TL072C x 1LOW NOISE DUAL OPERATIONAL AMPLIFIERS JRC2068 x 4 が使用されています。

回路的にはデュアルモノ構成です。先ずは右チャネル

f:id:takajun7777:20111130090811j:image

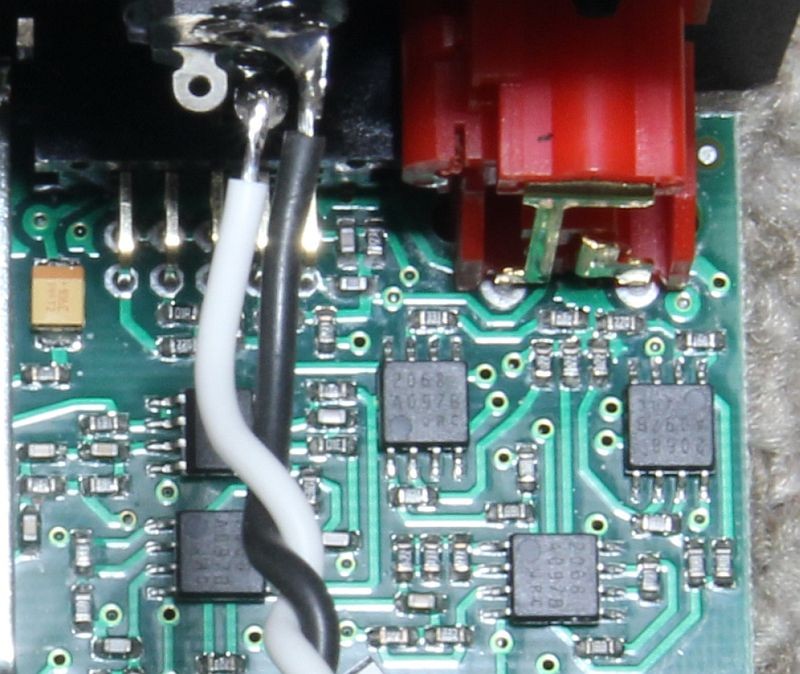

左チャネル

f:id:takajun7777:20111204163638j:image:w420

電源はかなりチープで、強化電源が必須です。AC16V を半波整流して 25V 1000uF x 2 で受けてから LM337、LM317 の正負 3端子電源で安定化して供給しています。

まあ、フォノイコライザですのでこの程度の電源でも容量的には大丈夫といえば大丈夫なのですが。

f:id:takajun7777:20111130090810j:image

f:id:takajun7777:20111204163853j:image:w420

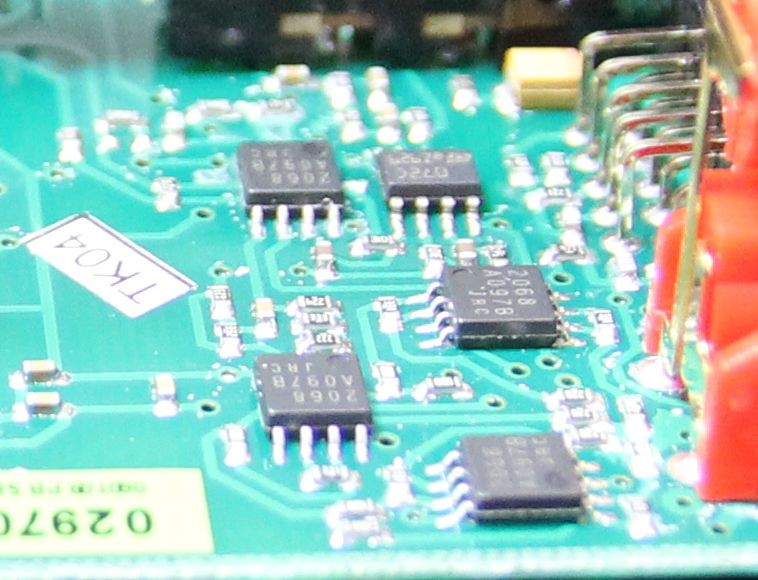

Pro-ject Phono Box SE の内部写真をみて、そのうち オペアンプ IC 交換をと目論んでいましたが、Pro-ject Phono Box SE MKII は IC の形状が SO8 ですのでちょっと困難ですね。
