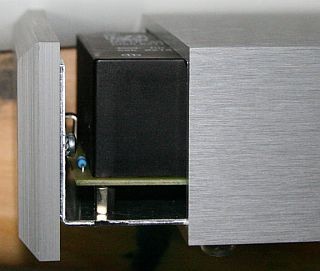

Clearaudio Basic Plus ACアダプタから 独 HAHN 社トランスを取り外します。
取り外した 独 HAHN 社トランスの跡に 英 DAGNALL ELECTRONICS 社の D2094 を装着します。
英 DAGNALL ELECTRONICS 社の D2094 は 独 HAHN 社のトランス に比較して 一部の Pin位置が 5mm ずれていますので、基板を少しだけ加工する必要があります。

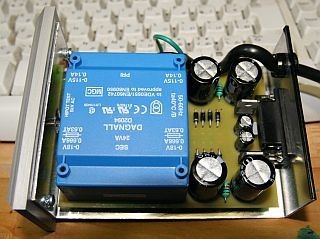

ようやく、作業が完了です。ジャスト オン サイズでケースに収まりました。ふう・・・
参考までに オリジナルのトランスが入っていた時の状態です。
電圧を測定したところ、充電端子電圧が 24.6V 定電圧部分が 17.8V と規定値どおりの電圧となりました。 これでステップアップトランスとおさらばです。 (^_^)/
尚、工作の難易度の点からは、交換用トランスは 英 DAGNALL ELECTRONICS 社 のトランスではなく 独 BLOCK TRANSFORMATOREN ELEKTRONIK 社の FL24/18 の方が楽だったような感じがします。
