Western Digital WD20EARS-00MVWB0 固有の問題がないかと調べてみたところ

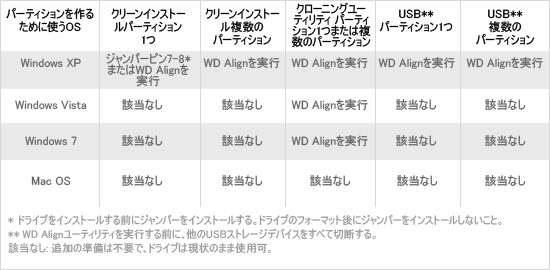

クリーンインストールから1つのWindows XPパーティションを作るには、ピン7-8でジャンパーを使います。このオプションを選ぶ場合にはWD Alignユーティリティを実行しないでください。完全な性能を実現するために必要なのはジャンパーの設定だけですが、ジャンパーはドライブの設置とパーティションの設定の前に設置する必要があります。Windows XPを複数のパーティションにクリーンインストールする場合にはジャンパーをインストールせず、単にWD Alignユーティリティを実行します。
WindowsのOS (Windows XP、Windows Vista、Windows 7) をWD Advanced フォーマット ドライブにコピーするためにクローニング ソフトウェアを使った場合には、WD Align ユーティリティが必要です。Advanced Formatハードドライブを利用する上で多くのクローニング ソフトウェア ツールは古すぎます。WD Align を実行することで、お使いのAdvanced Formatハードドライブが完全な性能を発揮することができます。
ということで WD Alignユーティリティ が必要だということが判明。
疲れた _| ̄|○
今回は相当苦戦しましたが なんとか WindowsXP と Windows 7 のインストールが完了しました。こちらの FAQ が参考になりました。
これからアプリの再構築です。もう少し時間がかかりそうです。
