いまさらアナログレコード LT1115 + LT1010 フォノイコライザ（その16) 動作チェック

自作 LT1115 + LT1010 フォノイコライザを仮に組み立てて、取り敢えず音が出るか動作チェックをします。

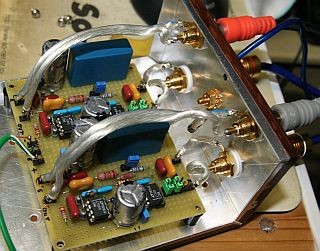

基盤と RCA コネクタとの配線材は 0.10mmΦのOFC線で構成された芯線に、一括処理による純銀コートを施した多芯型ケーブルです。絶縁被覆は低容量シースになっています。

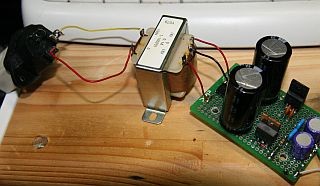

動作テスト用の正負電源 ± 12V を接続します。

テスト環境は以下のとおりです。

VPI Scoutmaster with Signature Tonearm =>

DENON MC DL-301 II =>

ortofon 6NX-TSW1010R =>

LT1115 + LT1010 フォノイコライザ MC モード

MC モードで試聴したのは問題があった場合に発見しやすいと思い選択しました。Makie ONYX 1200F （http://d.hatena.ne.jp/takajun7777/20081227）に接続して Sony Sound Forge 8 で残留ノイズを見てみたところ、ortofon EQA 777 の MC モードより少ない！

取り敢えず、レコードをかけてみると・・・・・

うおおお・・・・ちょっと、ちょっと音が良すぎじゃないですか。

エージングどころか、仮組み状態でこんな音が出るとは思ってもみなかったです。驚いたなあ。

MM モードは残留ノイズが高いのですが、100オームでシャントすると一気に下がります。入力インピーダンスが高くなったので、余計なノイズを拾っているらしいことと、LT1115 の等価ノイズ図を見ていると高入力インピーダンスではノイズがかなり増えることによるもののようです。

オペアンプを交換して MM 専用にもう一台製作するのが良いのかも知れません。

こちらはこれから要調整です。
