Cinemag CMQEE-3440AH MC用 transformer (17) 配線完了

ケースの組み立てが完了しましたので、いよいよ半田付け作業の開始です。

配線自体は回路が簡単ですのであっという間に完了。Cinemag CMQEE-3440AH と Cinemag CMQEE-3440A の 2組を製作しましたが、配線は全く同じです。

コネクタ側から撮影した写真です。配線の結束はこれからです。XLR メスが入力、XLR オスが出力になります。

ケースを閉じて、XLR コネクタを接続します。今回使用したケーブルは、 ortofon verto MCトランスとの比較をする関係上平衡 => 不平衡変換ケーブルです。

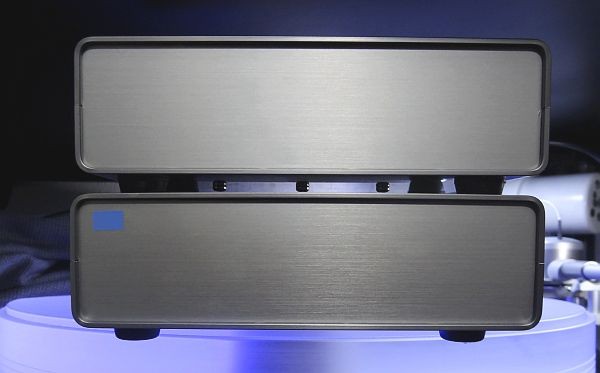

ケースを閉じますと Cinemag CMQEE-3440AH と Cinemag CMQEE-3440A の差異が分からなくなりますので、Blue Logo の Cinemag CMQEE-3440AH には青のシールを貼りました。

次は音出しです。どんな音を出してくれるか、ワクワクものです。
