CineMag CM-1254 （12）自作 MC トランス配線完了・完成

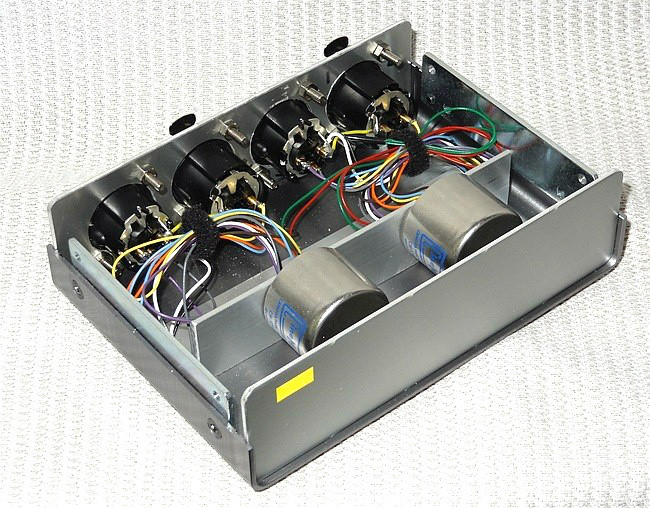

自作 MC トランスの配線を行います。昇圧比は 1：20 固定です。ほい、半田付け完成・・・ (^^ゞ

配線をまとめます。Cinemag の高音質トランスにのみに印刷されるブルーロゴ、一人で悦に入ってます。

後で確認するときのために、CineMag CM-1254 の配線図。昇圧比を 1：20 と 1：40 で切り替えたい場合は 6Pin スナップスイッチを追加してください。

入出力のコールド端子は、ケースのアースから浮かせと書かれてています。XLR コネクタを使っていますので、コールド端子の処理は問題ありません。

XLR コネクタの hot、cold ピン図。

ケースの蓋を閉めて完成です。この MC トランスはカートリッジからフォノイコライザまで全て平衡接続となります。使用するフォノイコライザは Pro-Ject Phono Box RS です。

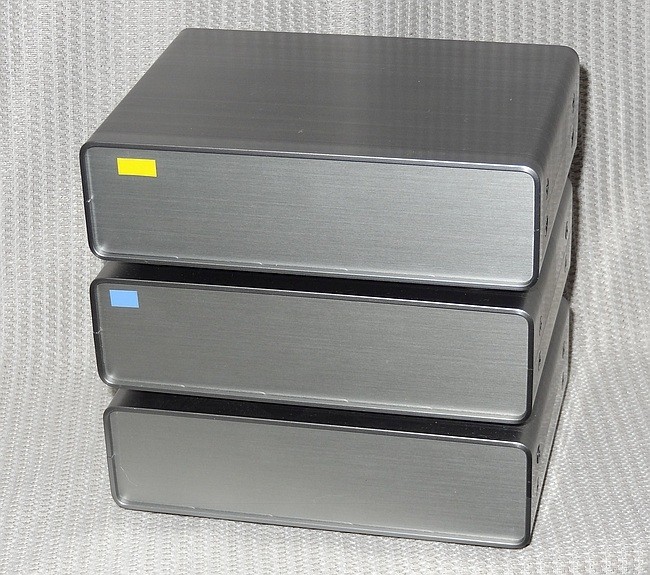

CineMag 3兄弟。上から CineMag CM-1254、Cinemag CMQEE-3440AH、Cinemag CMQEE-3440A です。
