DELL Note PC Vostro 15 落下破損 修理

今日の宝塚は朝から青空が広がっていますが、 少し肌寒いですね。 11月 7日が立冬でしたから もう冬の準備が必要です。 7時過ぎに起床し、 朝食後は いつものように コーヒー豆を ごーりごりして、 妻が淹れてくれたコーヒーで まったりタイムに突入し、 10時頃 眠くなったので お昼寝です。 穏やかな 日曜日です。 (^^♪

f:id:takajun7777:20181110193606j:image:w450

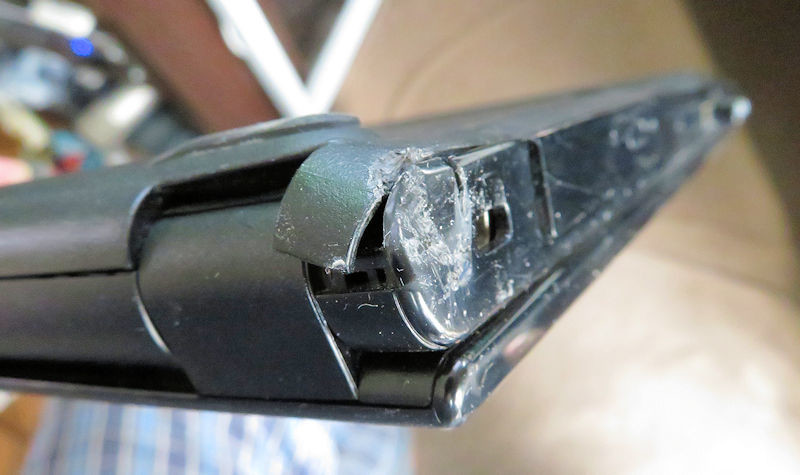

さて 先週 11月 5日 (月曜日) に自宅から持ち出した DELL Note PC Vostro 15 を駐車場で胸の高さから落下破損させてしまいました。 取り上げてみるとバッテリーが外れて ヒンジ部分の筐体が凹んでいます。

f:id:takajun7777:20181110193607j:image

出かける前に起動を確認していたのですが バッテリーを再装着するも今度は起動しません。ありゃりゃ。 出先ではこれ以上の対応は無理と判断し、 自宅に戻って ACアダプターから給電するも ウントモスントモ。 (^_^;)

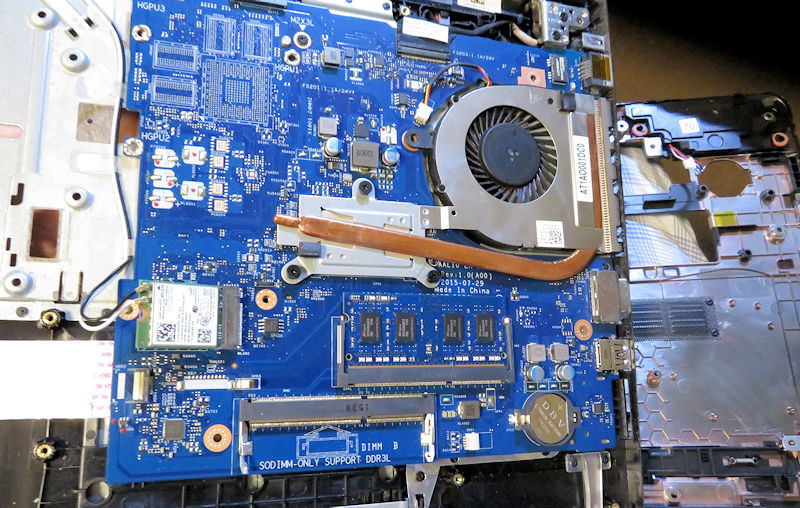

何はともあれ 2016-03-03 の開腹備忘録を見ながら開腹 します。

f:id:takajun7777:20181110193608j:image

電源ラインはきていますが、 やはり起動しません。 うーむ。 あちらこちらの内部ケーブルコネクタ類を ツンツン していると 一瞬起動してくれました。 おー、生きているぽい。

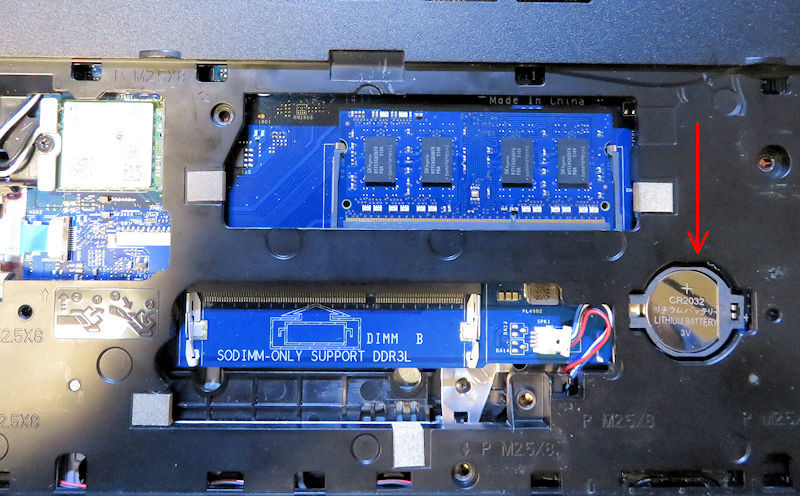

原因を 追いかけていくと筐体が凹んだ部分から一番遠い C-MOS 電源用のリチウム電池が 落下のショックからか接触不良になっていました。 購入後長期間 電池交換をしていなかったので これを機会に 新品の CR2032 に交換して 修理完了。 原因が分かってしまえば 対応は簡単ですが、 原因を探すのに 3日程かかってしまいました。

f:id:takajun7777:20181110193609j:image

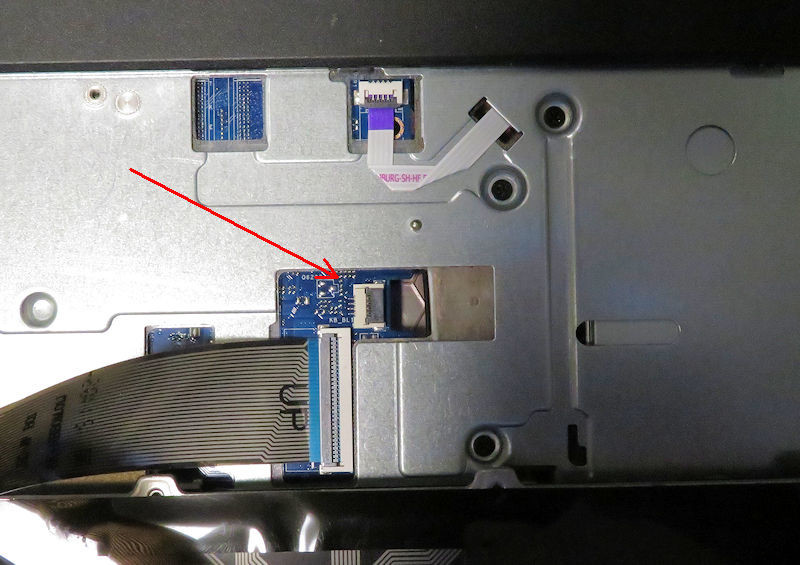

最後に keyboard を元に戻そうとしたところ、 コネクタが一つブランクになっています。

f:id:takajun7777:20181110193610j:image

keyboard嵌めこみの 嵌めこめば作業終了でしたが、 もう一度開腹します。 あれ? 未接続のケーブルはありません。 前回分解したときに参考した 動画を再度見てみると・・・ 。 最初から未接続 ブランクコネクタでしたね。

D

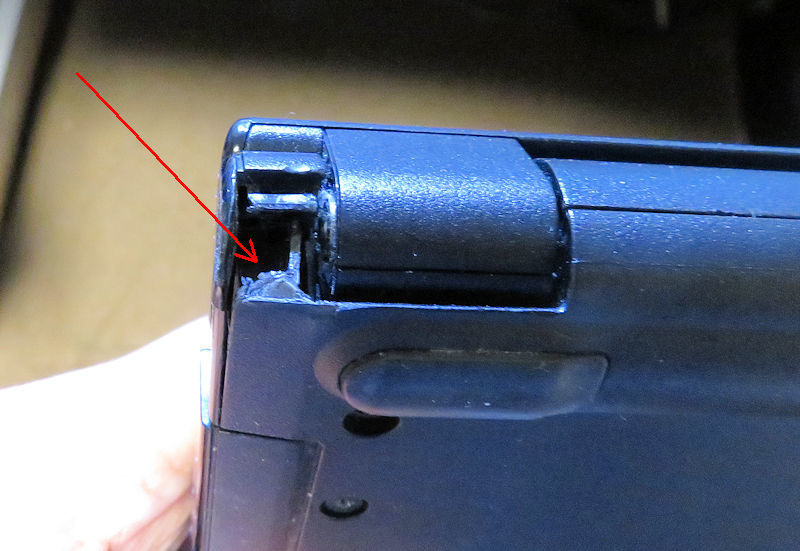

ということで 再組み立てをしたのですが ヒンジ部分の凹んだ筐体が 旨く元に直せなかったので ニッパーで切断。 これにて修理終了です。 (^0^)/

f:id:takajun7777:20181110193611j:image
