いよいよ 自作 LT1115 + LT1010 フォノイコライザ の組み立てを始めようとしたのですが、何となく胸騒ぎを感じて、IC の Datasheet を念の為 確認しみました。
なんと、LT1010 のピン配置がおかしい。よく調べてみるとオリジナルの回路図に使用されているのは LT1010CTで、購入したのは LT1010CN8 。 形状が異なるのですから当然です。
いやー、危なかった。

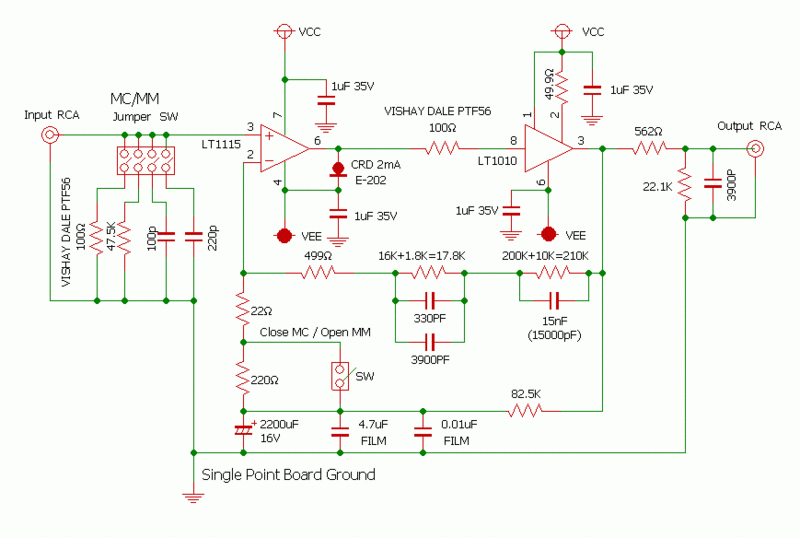

修正版の RIAA Phono Preamp 回路図です。
次回は ユニバーサルPCB に部品を仮置きして配置を決めていきます。
尚、今回使用した LT1010 の音質等については 司さんのブログにコメントが記載されています。
