USBオシロスコープ PicoScope 2204 でオーディオ関連機器チェックを行う場合、 BNC <=> RCA ケーブルがあった方が便利です。そこで不要になった VGA-BNC ケーブルを使って BNC <=> RCA ケーブルを製作します。
パソコンディスプレイ用 VGA-BNC ケーブルです。

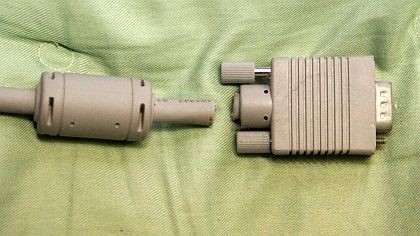

D-SUB 15Pin コネクタ部を切断します。もう後戻りはできません。

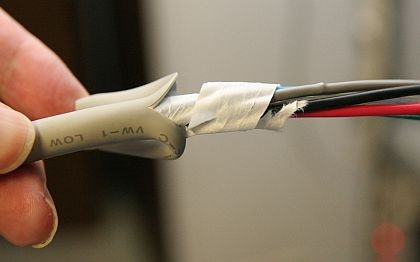

外被をはがします。

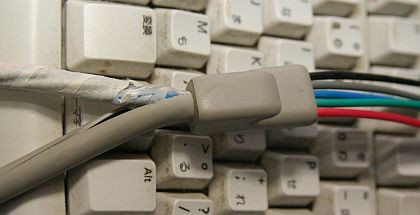

処理が一番厄介な BNC 分岐部分です。
赤色線を生かしたかったのですが、取り外しの時に分岐部分の被覆を破いてしまいました。

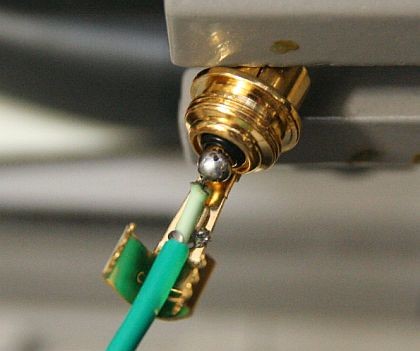

諦めて緑色線を RCA コネクタに半田付けします。半田量がちょっと多いけど まっいいか。

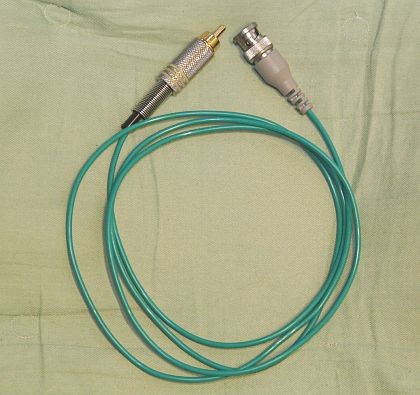

はい完成。写真を撮りながらでも15分くらいで作業完了。 RCA コネクタのスプリングがショートの原因になることがあるので、熱収縮チューブで保護。
やはりプローブを使うより格段に操作性が上がりました。
