FLAC と WAV で音が違う? (11) Network Player Coaxial Connect 差分分析

Network Player OPPO BDP-103 の Coaxial Connect で取り出した 192kHz 24bit WAV と FLAC ファイルを Sound Forge Pro 10 で差分比較をしてみます。

最初に前回 blog に掲載済みの元ファイル oppo-SPDIF-192a.flac ( 3Takes 分 )から 1Take 分を切り出した oppo-SPDIF-192b.flac を用意し更に FLAC 再生部分を切り出します。

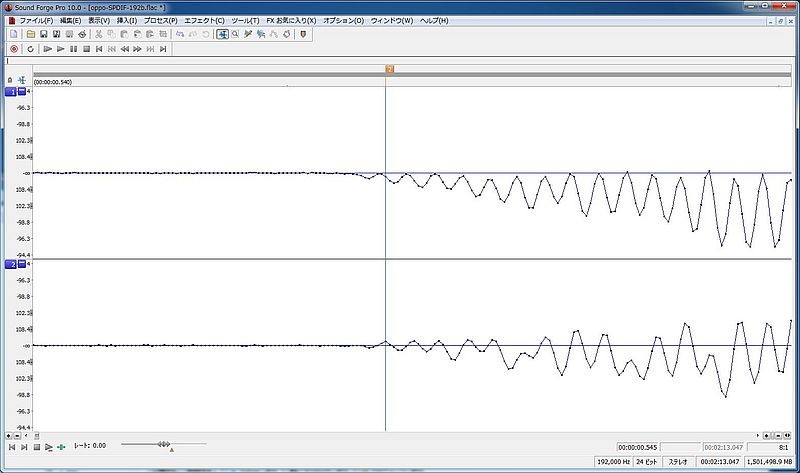

頭をそろえるために、十分に拡大して Cut in を決めます。( 画像 Sound Forge Pro 05 cut_in_flac.jpg)。 oppo-SPDIF-192b.flac と以下の原寸画像ファイルを自宅サーバにアップロードしました。

f:id:takajun7777:20140321134350j:image

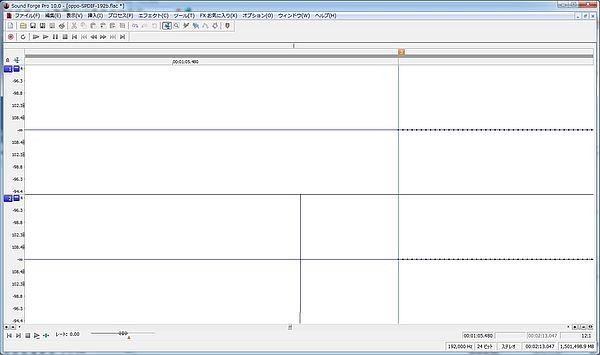

Cut Out は録音レベルが 0 になったところ最初の部分です。( 画像 Sound Forge Pro 06 cut_out_flac.jpg)

f:id:takajun7777:20140321134349j:image

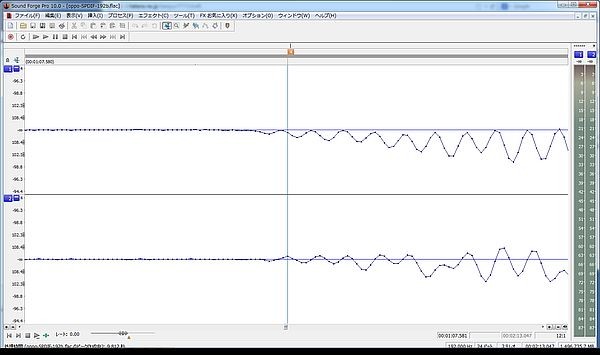

同様に WAV 再生部分から同じ位置で Cut in を行います。( 画像 Sound Forge Pro 07 cut_in_wav.jpg)

f:id:takajun7777:20140321134348j:image

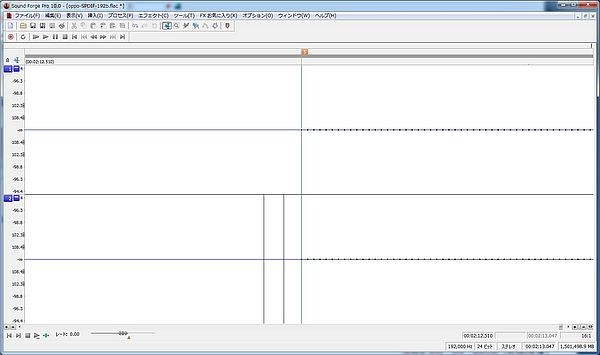

同様に WAV 再生部分の Cut Out を設定します。( 画像 Sound Forge Pro 07 cut_out_wav.jpg)

f:id:takajun7777:20140321134347j:image

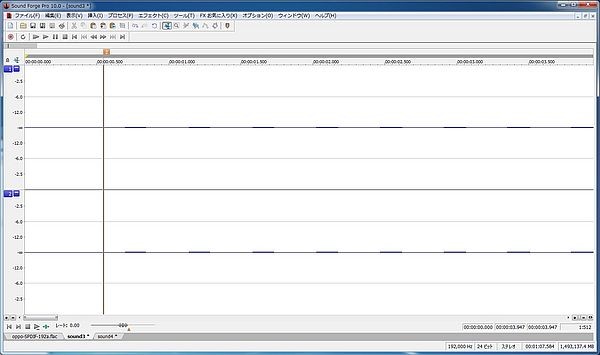

Sound Forge Pro 10 でこの 2つのファイルの差分を取り出します。差分波形は Sound Forge Pro 09 flac on wav1.jpg です。少しだけノイズのような差分が出ています。

f:id:takajun7777:20140321135709j:image

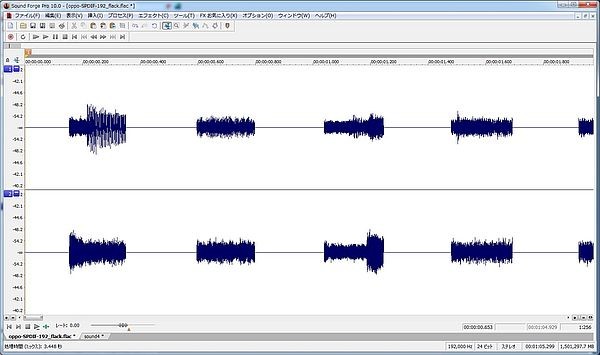

縦軸を拡大してみます。バースト信号のように定期的なノイズのような差分が出てきました。これが、今まで波形の画像分析で完全に重ならない理由のようです。( Sound Forge Pro 09 flac on wav2.jpg )

f:id:takajun7777:20140321135708j:image

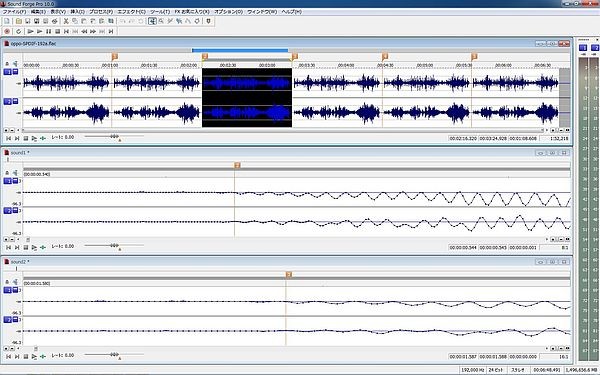

面白い!。 Take1 の FLAC に Take2 の FLAC を重ねてみます。( 画像 Sound Forge Pro 09 flac on flac1.jpg)

f:id:takajun7777:20140321144305j:image

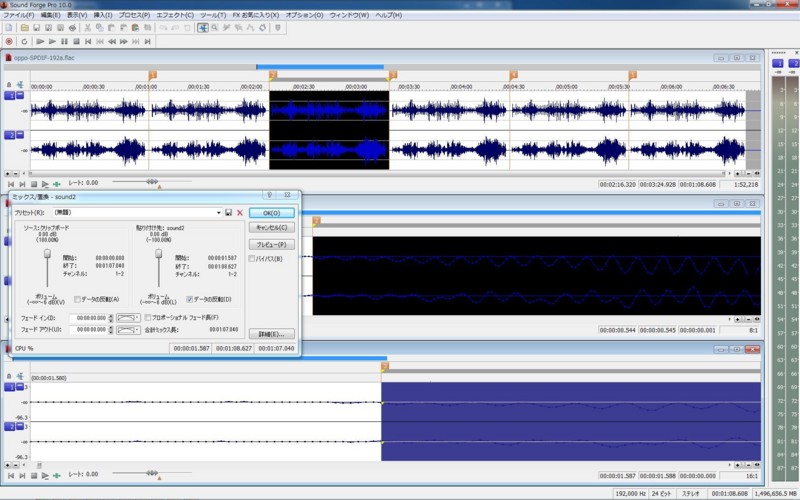

差分を取り出し中。( 画像 Sound Forge Pro 09 flac on flac2.jpg)

f:id:takajun7777:20140321144303j:image

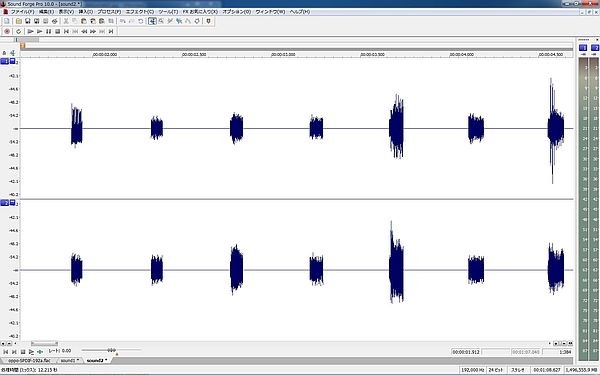

同じように バースト信号状の定期的ノイズ差分が出てきました。WAV ファイルと FLAC ファイルの差異という訳でもなさそうです。( 画像 Sound Forge Pro 09 flac on flac3.jpg)

f:id:takajun7777:20140321144302j:image

念のため Take1 の FLAC に同じ Take1 の FLAC を重ねてみます。( Sound Forge Pro 09 flac on orginal.jpg )

f:id:takajun7777:20140321141131j:image

当たり前ですが、差分は出てきません。ということは OPPO BDP-103 => Mackie onyx 400F の録音中にノイズが発生していることになります。ノイズが定期的に出ていることを考えると、OPPO BDP-103 と Mackie onyx 400F の基準信号 ( clock ) の偏差がこのノイズに繋がっていると考えるのが自然です。

次回は OPPO BDP-103 と Mackie onyx 400F の信号を同期させます。随分遠回りをしました。申し訳ありません。
